美国SUN先导式常开电比例节流阀

美国SUN先导式常开电比例节流阀

产品型号: FPBMXDN系列

所属分类:SUN阀

产品时间:2019-11-02

简要描述:FPBMXDN系列美国SUN先导式常开电比例节流阀
检查破裂压力100 psi
粘度范围SUS
标称死区(占输入的百分比)48%
响应时间-典型50毫秒
开关频率zui高15,000 循环/小时
阀六角尺寸3/4英寸
阀门安装扭矩20-25磅力英尺
型号重量0.57磅

详情介绍

FPBMXDN系列美国SUN先导式常开电比例节流阀特点

该阀是先导控制的常开电比例节流阀,带有反向自由流止回阀。线圈通电会在先导级上产生一个闭合力,该力将主级提升阀芯推向阀座,成比例地阻塞从端口2到1的流量。在打开状态下,从1到2的流量将导致阀自动关闭,并且仅先导流量将从1变为2。

  • 该阀使用740系列低功率线圈。
  • FLeX系列比例阀与Sun的XMD可扩展移动驱动器完全兼容。
  • 设计和测试了1000万个开关操作周期。
  • 超过新的NFPA测试标准T2.6.1 R2014的疲劳强度和爆破压力等级。
  • 与同类竞争性阀门相比,线性度和分辨率得到改善。
  • 使用CFD流体模拟进行设计,以优化几何形状。
  • 为了获得*性能,应使用具有电流反馈和可调抖动(100-250 Hz)的放大器。
  • 额定差压为200 psi(14 bar)的能力。
  • 根据电路要求,当使用带有外部补偿器的FPB *时,可能需要绕过补偿器的反向自由流量检查。
  • 该阀的所有配置均包括锌镍镀层,作为1000小时盐雾防护的标准配置。
  • 有和没有浪涌保护功能的线圈端接和电压选项多种多样。请参阅“配置”部分。
  • 线圈连接器选件的额定值高达IP69K。有关详细信息,请参见各个线圈产品页面。
  • 使用页面顶部的链接可获取此型号的完整数据表。
  • 结合了Sun浮动式结构,以zui大程度地减少由于过大的安装扭矩和/或型腔/料筒加工变化而导致内部零件粘结的可能性。

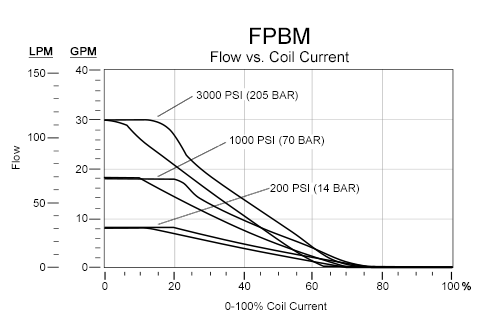

FPBMXDN系列美国SUN先导式常开电比例节流阀性能曲线

FPBM的性能曲线:FLeX系列先导式常开电比例节流阀-流量2-1-3000 psi(210 bar)FPBM的性能曲线:FLeX系列先导式常开电比例节流阀-流量2-1-3000 psi(210 bar)



如需进一步了解产品更多信息,请点击:SUN先导式常开电比例节流阀
